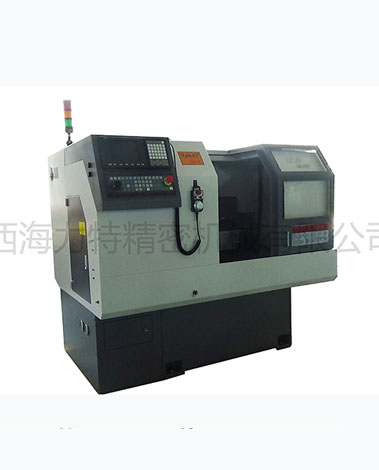

| HQ--50P超精密數控球面車床是我公司針對市場需求自主研發的一款專門加工精密球面類零件的專用機床。該產品秉承海力特機床慣有效率高、剛性強、穩定性好的品質，普遍應用于各種球面產品的精密加工。
|
|
 |
★大直徑絲杠、寬幅線軌、大跨距滑塊結構，使機床剛性大幅提高。
★X向精密小導程滾珠絲杠進給順暢，定位準確。

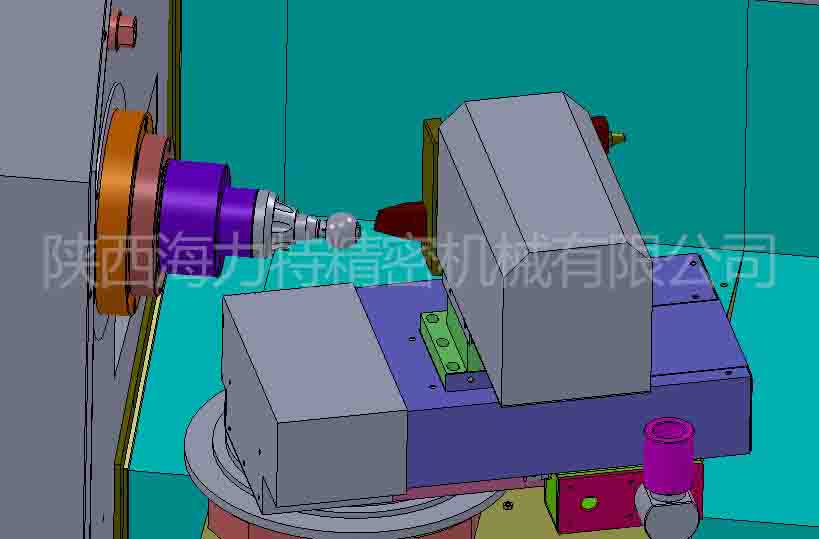

★基于球形數學模型專門研發極坐標轉盤，回轉精度U級，側向游隙和定位精度均達到角秒級，加工的球面輪廓度可達0.002mm。
★針對球桿，后拉式精密夾頭搭配后定位系統，零件更換快捷、方便。
★針對球閥，精密漲芯軸配置后定位系統，零件加工位置精度得到有效保證。 |
|
|
| HQ-50P技術參數 |
|
配 置 |
| 加工能力 |
最大回轉直徑 |
￠250mm |
|
照明設備 |
Ο |
| 刀座底板上回轉直徑 |
￠250mm |
|
冷卻系統 |
Ο |
| 最大加工直徑 |
￠50mm/￠160mm |
|
高壓冷卻系統 |
Δ |
| 最大過棒料直徑 |
￠35mm |
|
自動潤滑系統 |
Ο |
| 主 軸 |
工件夾持方式 |
專用夾持系統 |
|
油霧分離系統 |
Δ |
| 主軸轉速范圍 |
50-5000rpm |
|
工具及工具箱 |
Ο |
| 主軸端部規格 |
A2-4 |
|
操作說明書 |
Ο |
| 快進速度 |
X軸快移速度 |
6m/min |
|
使用說明書 |
Ο |
| Z軸快移速度 |
9m/min |
|
維修手冊 |
Ο |
| B軸快移速度 |
B軸70r/min |
|
彈簧夾頭 |
氣動方式 |
\ |
| 行 程 |
X軸移動量 |
80mm |
|
液壓方式 |
Ο |
| Z軸移動量 |
160mm |
|
液壓筒夾 |
\ |
| B軸移動量 |
B軸0°-145° |
|
卡盤 |
\ |
| 電 機 |
主軸電機 |
3.7/5.5KW |
|
刀架簡易拔料器系統 |
\ |
| 進給電機 |
0.75-1KW |
|
腳踏開關 |
Ο |
| 其 他 |
刀架形式 |
電動刀架/刀塔 |
|
程序控制吹氣功能 |
Δ |
| 刀方規格 |
20x20 |
|
C軸 |
\ |
| 最大容刀數量 |
4把/6把 |
|
精密C軸分度 |
\ |
| 電器容量 |
8KVA |
|
動力頭 |
\ |
| 機床尺寸(長x寬x高) |
1844x1300x1580mm |
|
動力頭攻絲功能 |
\ |
| 主軸中心高度 |
≈1048mm |
|
液壓站 |
Ο |
| 機床重量 |
≈2000kg |
|
電器箱溫度調節器 |
Δ |
|
|
|
|
自動開閉門 |
Δ |
|
|
|
|
|
接料傳輸機構 |
\ |
|
|
|
|
上下料系統 |
Δ |
|
|
|
|
工業機器手臂系統 |
Δ |
|
|
|
|
多棒材送料機 |
\ |
|
|
|
|
排屑器 |
Δ |
| 數控系統：○FANUC ●SYNTEC ○KND Ο標配附件 Δ選配附件 \無 |
| ●標配 Ο選配 | 發布:2015/4/2 10:00:26 點擊:7226 |
|
|
